FROTT Cirkulárka HVP 60 A - okružní pila - 5,5kW

Kód: HVP60A-5

41 400 Kč 34 214.88 Kč
skladem

Možnost dodání produktu:

DHL - do 150 kg (dobírka) 1 375 Kč s DPH

DHL - do 150 kg - bez dobírky (platba předem) 1 375 Kč s DPH

Popis produktu

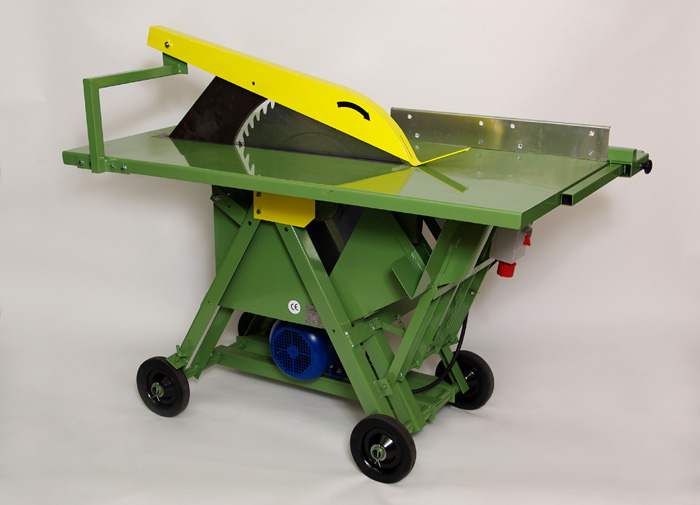

Cirkulárka HVP 60 A - okružní pila 5 kW

Okružní pila na dřevo typ HVP 60 A (tzv. cirkulárka) - je pokračováním dříve vyráběných pil s označením HOP 70 a HOP 77, jejichž výrobcem byla TST Praha a Pilana Zborovice.
Víceúčelová hospodářská pila slouží k běžnému řezání dřeva. Na stole je možno řezat příčně i podélně (fošny, trámy, desky) - vhodné pro stavební firmy, dřevosklady apod. Po odklopení stolu lze v kyvné kolébce řezat palivové dříví.
Pracovní stůl má rozměry 1500 x 1000 mm.
Pro snadný přesun je pila vybavena kolečky s možnosti aretace.

K pile máme veškeré náhradní díly.

Součástí dodávky je:
 základní stroj - 1 ks, klíč otevřený 41 - 1 ks, přídavný kryt pro řezání v kolébce - 1 ks,
 kryt nástroje pro řezání na stole - 1 ks, držák horního krytu - 1 ks, rozvírací klín - 1 ks, držák pravítek pro podélný a příčný řez - 1 ks, vodicí pravítko - 1 ks.


Při platbě předem na zálohovou fakturu je možno si zboží odvézt vlastní dopravou (např. na přívěsném vozíčku) z našeho skladu na Kroměřížsku.



Technická data stroje :

Délka:  1400 mm
Šířka :    850 mm
Výška : 1175 mm

Hmotnost: 170 kg

Napětí: 3x400 V/50 Hz

Otáčky vřetene : 1700 otáček / minuta

Pilový list (jen pro ruční posuv)

Max. průměr pilového listu 600mm
Min. průměr pilového listu 550 mm
Průměr upínacího otvoru 30 mm
Síla pilového kotouče 2.8 až 3.5 mm

ELEKTROMOTOR :

Výkon 5,5 kW

Otáčky -  1410 otáček / min.

Napětí / frekvence  -  3x400  V/50 Hz

Vypínač - čtyřkolík, vidlice 16A, 380 V


Připojení stroje na elektrickou síť

Běžně je stroj dodáván s elektrovýzbrojí pro napětí sítě PEN 50 Hz 400 V. Před připojením stroje na elektrickou síť se vždy přesvědčte, zda údaje o napětí a kmitočtu, uvedené na výrobním štítku stroje, odpovídají hodnotám sítě, na kterou má být stroj připojen.
Přívodní el. instalace musí být provedena dle platných předpisů a požadavků. Připojovací zásuvka musí být jištěna jističem nebo pojistkami 16 A s připojeným ochranným vodičem.



Uvedení stroje do trvalého provozua jeho seřízení :

Běžně je stroj dodáván s elektrovýzbrojí pro napětí sítě PEN 50 Hz 400 V. Před připojením stroje na elektrickou síť se vždy přesvědčte, zda údaje o napětí a kmitočtu, uvedené na výrobním štítku stroje, odpovídají hodnotám sítě, na kterou má být stroj připojen.

Přívodní el. instalace musí být provedena dle platných předpisů a požadavků. Připojovací zásuvka musí být jištěna jističem nebo pojistkami 16 A s připojeným ochranným vodičem.

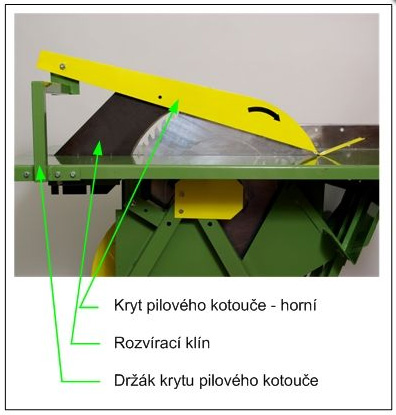

Instalace rozvíracího klínu :

Dodávaný klín je konstruován pro průměr pilového kotouče 600mm, pro tlouštku pilového kotouče 3,5 mm. Šířka vodicích prvků rozvíracího klínu je 13 mm.

Západku pod pravým rohem stolu pozvedněte, kolíbku mírně zasuňte ke středu stroje a sklopte pracovní stůl.


  1. Nejprve ze šroubů, které procházejí otvory v úhelnících vyšroubujte matice a oba šrouby vyjměte.
  2. Nasuňte rozvírací klín do drážky mezi úhelníky. Max. 8 mm, min. 3 mm
  3. Rozvírací klín se vloží do drážky v zadní straně stolu v prodloužení mezery pro pilový kotouč.
  4. Po nasunutí rozvíracího klínu vložte oba šrouby s maticemi a jemně přitáhněte.
  5. Nasuňte rozvírací klín co nejvíce dozadu a nahoru.
  6. Pro manipulaci klínu v drážce lze použít gumovou nebo dřevěnou paličku.
  7. V této poloze nasaďte pilový kotouč a pevně jej utáhněte.
  8. Rozvírací klín se znovu seřídí tak, aby přední zaoblená hrana klínu sledovala hrotnici pilového kotouče (viz obr.)
  9. Vrchol rozvíracího klínu musí být s hrotnicí pilového kotouče.
  10. Po seřízení klín pevně utáhněte.


Instalace krytu pilového kotouče

  1. Demontujte žlutý kryt na zadní straně stojanu.
  2. Po sklopení stolu do pracovní polohy nasaďte držák krytu pilového kotouče.
  3. Seřiďte šroubem nesoucím kryt pilového kotouče kryt tak, aby vlastní váhou dosedal na pracovní stůl a jeho boční výkyv byl co nejmenší.


Instalace vodícího pravítka

  1. Vodící pravítko nasuňte na držák. Po ustavení pravítka na předem stanovený rozměr pravítko zajistěte šroubem s růžicí.
  2. Vodící část pravítka je zhotovena z plechu Al.
  3. Vyjmutím šroubů ze spodní strany nosné části pravítka a přetočením vodící části získáte vodící část pro nízký nebo vysoký řez.

Montáž (demontáž) pilového kotouče

  1. Demontujte žlutý kryt na zadní straně stojanu.
  2. Západku pod pravým rohem stolu pozvedněte, kolíbku mírně zasuňte ke středu stroje a sklopte pracovní stůl.
  3. Po vyjmutí závlačky z táhla je nutné uvolněnou kolíbku přidržet a spustit na doraz (zajišťovací řetěz).
  4. Namontujte (demontujte) pilový kotouč pomocí maticových klíčů č.19 a č.41.
  5. Seřiďte rozvírací klín.

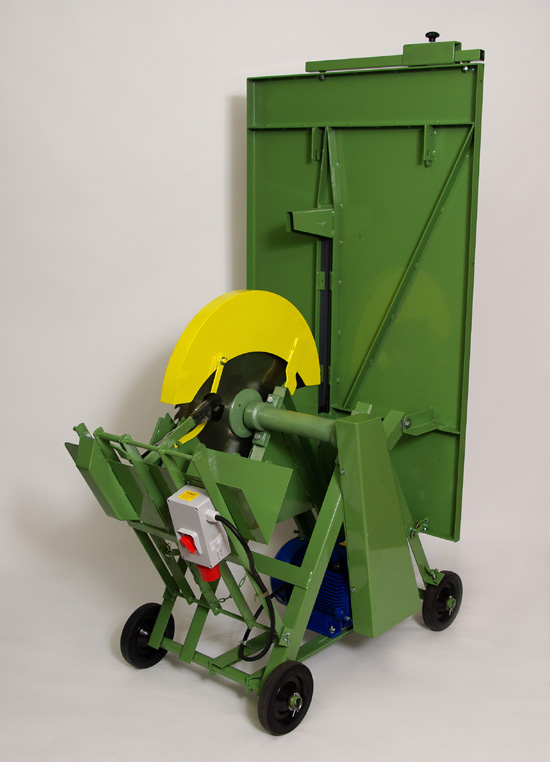

Příprava stroje při řezání dřeva v kolébce

  1. Demontujte žlutý kryt na zadní straně stojanu.
  2. Stůl pily překlopte do svislé polohy a v pravé dolní části nasunutím spojovacího dílu upevněného na stole na čep, který je přivařený na stojanu, proveďte zajištění proti zpětnému převrácení desky stolu.
  3. Odšroubujte křídlatou matici a sejměte přídavný kryt, který je uložen ve stojanu stroje.
  4. Kryt namontujte do závěsů, čep zajistěte plochou podložkou a závlačkou. Volný konec táhla krytu navlečte na čep přivařený ke kolébce a zajistěte plochou podložkou a závlačkou. Závlačky je nutno rozehnout, aby nedošlo k jejich vypadnutí během pracovního cyklu.
  5. Po instalování krytu přezkoušejte správnou funkci kolébky a krytu. Kolébka pomocí táhla ovládá otevírání krytu, musí se pohybovat volně bez zadrhávání.

Směr otáčení pilového kotouče

  1. Zkontrolujte směr pohybu nástroje krátkým spuštěním stroje. Směr otáčení nástroje je na stroji vyznačen šipkou.
  2. V případě opačného směru otáčení nástroje je nutné provést záměnu fázových vodičů.

Na tuto pilu nabízíme veškeré náhradní díly.

POZNÁMKA: přídavné zařízení - štípačka (není součástí dodávky)
